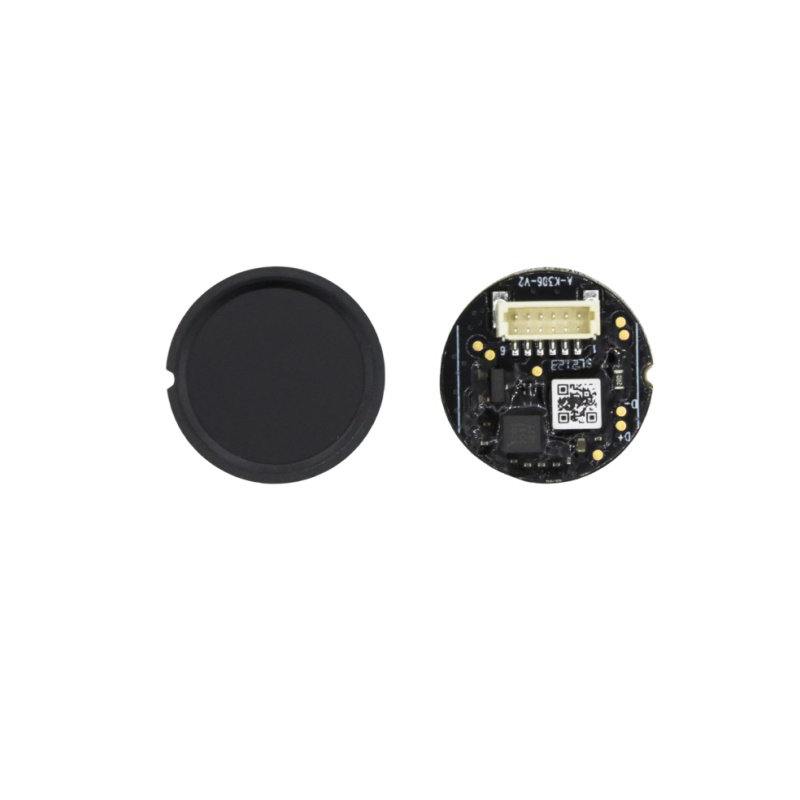

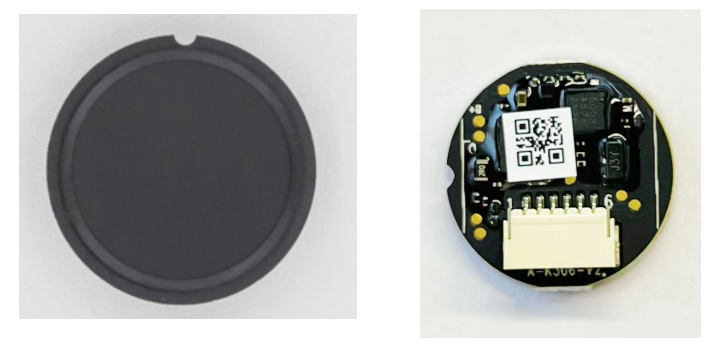

圓形一體化指紋模組

產品概述

本產品一體化指紋模組，具有體積小、功耗低、接口簡單，外觀靚麗，產品結構靈活等特點，采用了業界領先的 FPC 半導體傳感器，擁有可靠性高、干濕手指適應性好，算法性能優，指紋搜索速度快等優越性能。

本產品使用自研最優指紋識別算法，業界領先的算法保證用戶最佳體驗效果。算法能自適應對干濕手指進行處理，算法具備自學習能力，指紋識別性能會隨使用次數不斷提高。

本產品具備獨一無二的圖像質量、極高的可靠性、低功耗、高顏值等特點。

本產品可廣泛應用于指紋門鎖、保險柜等相關領域。

產品規格

參數	性能
圖像像素	80*208
分辨率	508
傳感器耐磨次數	>20萬次
存儲容量	100枚
匹配方式	1:1,1:N
是否存在自學習	是
是否有燈光	無
指紋圖像采集時間	<180ms
算法搜索時間	<100ms（100 枚）
整體識別時間	<0.6s (100 枚)
啟動時間	<50ms
認假率（FAR）	<0.001%
拒真率（FRR）	<1%
通訊接口	UART（3.3V）
通訊波特率（UART）	57600（默認）
供電電壓	3.3±0.3 (V)
最大電流	<40(mA)/VDD
*關斷電流	<12(uA)/ VADD
工作溫度	-30°C 到 70°C
存儲溫度	-40°C 到 85°C
相對濕度	20%到 85% (不凝結)
抗靜電能力(ESD)	接觸放電±8KV,非接放電±15KV
工作振動	10-150HZ,0.5G,3 軸向,1min/oct，1 次/軸向
摔落	可承受 1.2 米跌落至水泥地面上
IP 等級	正面防水 IP54

硬件接口

序號	名稱	功能描述
1	GND	地信號
2	UART_RX	模組串口接收引腳
3	UART_TX	模組串口發送引腳
4	VCC_MCU	MCU供電電源3.3V
5	TOUCH_OUT	指紋傳感器中斷信號
6	VCC_3V3A	指紋傳感器供電電源3.3V
